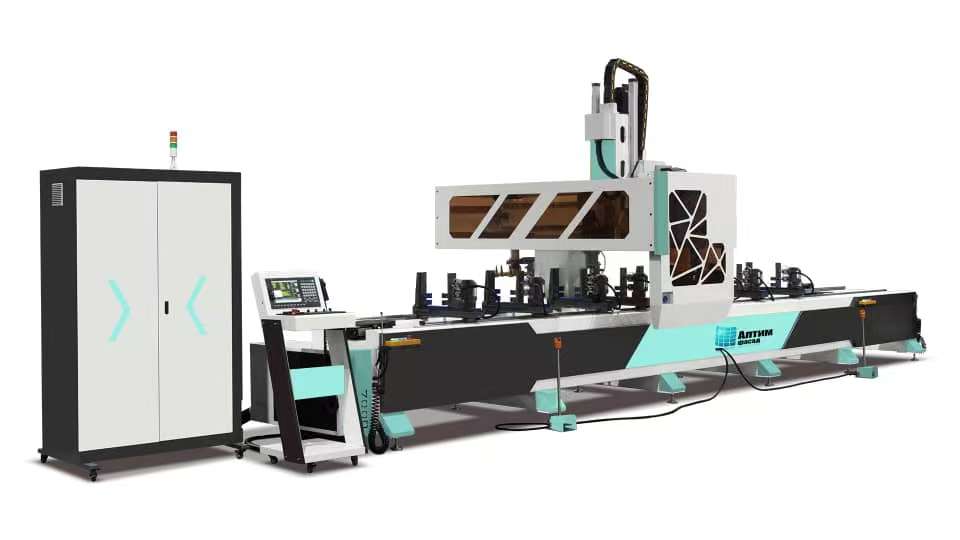

4 Axis Gantry CNC-töötluskeskus

Uus kiire{0}}nelja-teljega CNC-töötluskeskus /



Mudel: LGS-CNC-10000

Seadme omadused:

(1) See sobib alumiiniumist kardina seina ja tööstuslike alumiiniumprofiilide erinevate aukude ja soonte freesimiseks ja nikerdamiseks koos 3D programmeerimistarkvaraga ning puurimise ja freesimise töötlemise täiuslikuks teostamiseks.

(2) Kasutades originaalset impordikontrollisüsteemi, servomootorit, kvaliteetse kuulkruvi, lineaarse juhtrööpa lihvimishammaste ja kiirete laagritega ning muid asutusi, et tagada seadmete kõrge töötlemise täpsus.

(3) Klambri asend võib automaatselt tuvastada töötlemisala.

(4) Topeltpink võib olla korraga kaks või kaks profiili, interaktiivne söötmine, üksteist segamata.

(5) 12 jaama tööriistaraamatukoguga, paari lõikeplaadiga, automaatne tööriistavahetus, iselõikav töötlemine

(6)Kasutades Itaaliast imporditud -kiire elektrilist spindlit, suudab see suure töötõhususega töödelda mis tahes nurga ± 90 kraadi.



Masina detail:

Raam: On olemas lineaarsete juhikute ja kuulkruvide automaatne määrimise süsteem.

Spindel: võimsus 18+-. Vesijahutus. Ja kindlasti kooderiga, millega saab niidi läbi lõigata.

lisage lõikealale jahutusvedeliku toitesüsteem.

12-kohaline tööriistade raamatukogu, kaks lõiketerad, automaatne teravahetus, automaatne töötlemine.

10-tööriista kinnitusjaama automaatne liikumine.

Sagedusmuundur peaks olema spindlist 50% võimsam, see on miinimum.



Main parameeter:

X-telje pikisuunaline marsruut	10000 mm
Y-telje pikisuunaline marsruut	1300 mm
Z-telje pikisuunaline marsruut	550 mm
X-telje töökiirus	0-80m/min
Y-telje töökiirus	0-30m/min
Z-telje töökiirus	0-20m/min
peavõlli kiirus	0-24000 pööret minutis
Spindli võimsus	18.00KW vesijahutusvõll koos kodeerijaga



Spindli pöörlemisvahemik	-90 kraadi ~0 kraadi ~+90 kraadi
tööriistade ajakiri	12 t o o l s	Kogud ja tööriistahoidik HSK{0}}F63
Tööriista maksimaalne paigalduspikkus	165 mm
Installitud koguvõimsus	23 kW
Klambrijaam	10
Töötlemise suuruse vahemik	650 * 250 * 1 0 0 00mm (üleval) 435 * 250 * 1 0 0 00mm (külg)
kontuuri mõõde	13000*2350*2550mm
Kaal	Umbes 8 5 00.00 kg
